Niezawodne urządzenia serii Powerverter i DD przeznaczone do pracy w trudnych warunkach.

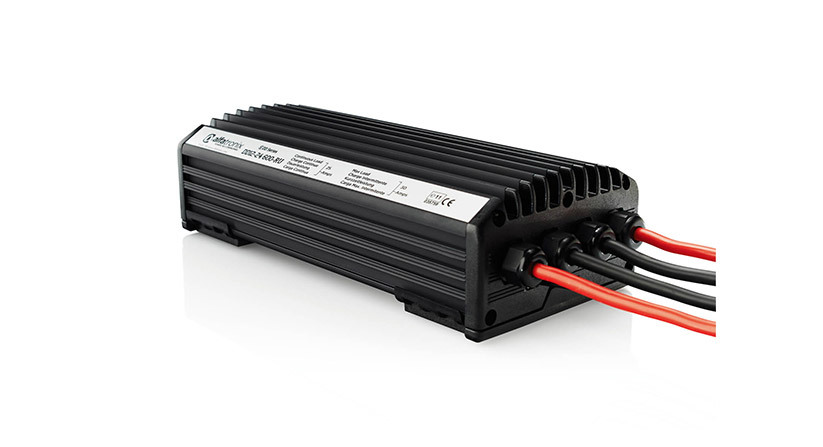

dalejProdukty te są pod względem osiągów elektrycznych jednakowe ze znakomitymi urządzeniami PowerVerter i serii DD, a przy tym mają uodpornione obudowy przeznaczone do pracy w trudnych warunkach. Jednostki z tej linii, wyposażone w sprawdzony system zabezpieczeń, zostały przetestowane w wymagającym otoczeniu, a na podstawie wyników prób poświadczono w ich przypadku stopień ochrony IP65. Każda z uodpornionych przetwornic PowerVerter jest zamknięta w trwałej tłoczonej obudowie aluminiowej. Ponadto zastosowane lekkie elementy rozmieszczane metodą montażu powierzchniowego (SMT) są mniej podatne na uszkodzenie wskutek drgań i wstrząsów, co nadaje produktom tym większą niezawodność.
Przetwornice w wersji uodpornionej wykorzystują technologię GORE-TEX®, znaną z najwyższej jakości odzieży turystycznej i pozwalającą na swobodny przepływ powietrza bez utraty wodoi pyłoszczelności. W rezultacie poziomy ciśnienia panującego wewnątrz i na zewnętrz jednostki nie różnią się, a to przekłada się na rozszerzenie zakresów bezpiecznej temperatury pracy i wysokości nad poziomem morza.
WSZYSTKIE produkty mocuje się w zacisku montażowym Click’n’Fit, przytwierdzanym w trzech punktach i umożliwiającym umieszczenie urządzenia nawet na nierównej powierzchni. Zacisk można łatwo przymocować w trudno dostępnym miejscu, by następnie po prostu zatrzasnąć w nim jednostkę.
Jednostki te charakteryzują się nie tylko wodoi pyłoszczelnością zgodną z wymogami dla stopnia ochrony IP65, ale i odpornością na drgania. Umieszczony w sześciokątnej wnęce przeciwdrganiowy dławik kablowy nie luzuje się mimo niepożądanych wstrząsów. Dzięki temu przetwornice można bez obaw eksploatować w wymagających warunkach.
Oprócz cech właściwych produktom powerverter i serii dd urządzenia ru mają następujące zalety:
Na potrzeby zastosowań specjalistycznych konfi guracje wielu produktów PowerVerter-RU i serii DD-RU mogą być modyfi kowane pod względem napięcia wyjściowego lub innych parametrów. Zapraszamy do przedyskutowania szczególnych wymagań w rozmowie telefonicznej z naszym zespołem ds. sprzedaży.
Numer części | Moc | Napięcie znamionowe | Wymiary | Masa |
---|---|---|---|---|
PV3s-RU | 36 W, 3 A (nieizolowana) | wejście 24 VDC, wyjście 12 VDC | 86 × 91 × 52 mm | 325 g |
PV6S-RU | 72 W, 6 A(nieizolowana) | wejście 24 VDC, wyjście 12 VDC | 108 × 91 × 52 mm | 370 g |
PV12S-RU | 144 W, 12 A (nieizolowana) | wejście 24 VDC, wyjście 12 VDC | 146 × 91 × 52 mm | 505 g |
PV18S-RU | 216 W, 18 A (nieizolowana) | wejście 24 VDC, wyjście 12 VDC | 186 × 91 × 52 mm | 820 g |
PV24S-RU | 288 W, 24 A (nieizolowana) | wejście 24 VDC, wyjście 12 VDC | 186 × 91 × 52 mm | 835 g |
PV3i-RU | 36 W, 3 A (izolowana) | wejście 24 VDC, wyjście 12 VDC | 108 × 91 × 52 mm | 390 g |
PV6i-RU | 72 W, 6 A (izolowana) | wejście 24 VDC, wyjście 12 VDC | 146 × 91 × 52 mm | 510 g |
PV12i-RU | 144 W, 12 A (izolowana) | wejście 24 VDC, wyjście 12 VDC | 186 × 91 × 52 mm | 690 g |
PV18i-RU | 216 W, 18 A (izolowana) | wejście 24 VDC, wyjście 12 VDC | 236 × 91 × 52 mm | 1035 g |
PV24i-RU | 288 W, 24 A (izolowana) | wejście 24 VDC, wyjście 12 VDC | 236 × 91 × 52 mm | 1050 g |
DDi 12-12 036-RU | 36 W, 3 A (izolowana) | wejście 12 VDC, wyjście 12 VDC | 108 × 91 × 52 mm | 390 g |
DDi 24-24 072-RU | 72 W, 3 A (izolowana) | wejście 24 VDC, wyjście 24 VDC | 146 × 91 × 52 mm | 540 g |
DDi 12-12 108-RU | 108 W, 9 A (izolowana) | wejście 12 VDC, wyjście 12 VDC | 236 × 91 × 52 mm | 1050 g |
DDi 24-24 108-RU | 108 W, 4,5 A (izolowana) | wejście 24 VDC, wyjście 24 VDC | 186 × 91 × 52 mm | 640 g |
DDi 24-24 168-RU | 168 W, 7 A (izolowana) | wejście 24 VDC, wyjście 24 VDC | 236 × 91 × 52 mm | 880 g |
DD 12-24 072-RU | 72 W, 3 A (nieizolowana) | wejście 12 VDC, wyjście 24 VDC | 108 × 91 × 52 mm | 400 g |
DD 12-24 168-RU | 168 W, 7 A (nieizolowana) | wejście 12 VDC, wyjście 24 VDC | 186 × 91 × 52 mm | 740 g |
DD 12-24 240-RU | 240 W, 10 A (nieizolowana) | wejście 12 VDC, wyjście 24 VDC | 236 × 91 × 52 mm | 920 g |
DD 12-24 400-RU | 400 W, 16 A (nieizolowana) | wejście 12 VDC, wyjście 24 VDC | 221 × 125 × 74 mm | 2080 g |
DD 12-24 600-RU | 600 W, 25 A (nieizolowana) | wejście 12 VDC, wyjście 24 VDC | 271 × 125 × 74 mm | 2340 g |
DD 48-12 072-RU | 72 W, 6 A (nieizolowana) | wejście 48 VDC, wyjście 12 VDC | 108 × 91 × 52 mm | 360 g |
DD 48-12 108-RU | 108 W, 9 A (nieizolowana) | wejście 48 VDC, wyjście 12 VDC | 146 × 91 × 52 mm | 460 g |
Na szczególne życzenie dostępne są także inne konfi guracje napięć wejściowego i wyjściowego; szczegółowych informacji na ten temat udzieli nasz zespół ds. sprzedaży. |
Zakres napięcia wejściowego | 12, 24 albo 48 VDC ±30% |
Napięcie wyjściowe | 13,6 albo 27,2 VDC +15%/–20% przy skrajnych temperaturach, obciążeniach, tolerancjach wejściowych itp. |
Moc wyjściowa przy pracy przerywanej | 125% poziomu znamionowego dla pracy ciągłej – maksymalnie przez 2 minuty, po których nastąpić musi 8 minut spoczynku |
Napięciowe zabezpieczenie przejściowe | zgodne z wymaganiami międzynarodowej normy ISO 7637-2 dla pojazdów użytkowych wykorzystujących napięcie 24 VDC |
Zabezpieczenie przed wyładowaniami elektrostatycznymi | zgodne z wymaganiami norm ISO 10605 i ISO 14982, > 8 kV na styku, wyładowanie 15 kV |
Zakłócenia na wyjściu | < 50 mV między szczytami (100 mV w przypadku jednostek 24 V) przy obciążeniu ciągłym, zgodne z wymaganiami normy CISPR 25 i VDE 0879-3 |
Prąd jałowy (spoczynkowy) | < 15 mA (w przypadku serii PowerVerter), < 15 mA (w przypadku serii DD, z wyjątkiem wersji 12 V–24 V), < 100 mA (w przypadku jednostek 12 V–24 V serii DD) |
Sprawność przetwarzania energii elektrycznej | typowo 90% w przypadku jednostek nieizolowanych i 85% w przypadku jednostek izolowanych |
Izolacja | > 400 Vrms pomiędzy wejściem, wyjściem i obudową (tylko w przypadku produktów izolowanych) |
Temperatura pracy | od –25°C do +30°C, w zakresie od +30°C do +80°C liniowe obniżenie prądu wyjściowego aż do 0 A |
Temperatura przechowywania | od –25°C do +100°C |
Dopuszczalna wilgotność w trakcie pracy | 100% |
Obudowa | wykonana z anodyzowanego aluminium i poliwęglanu z włóknem szklanym, o odporności na wnikanie pyłu i wody oraz uderzenia zgodnej z IP65 |
Złącza | 4 przewody (o długości 1 m) odsłonięte i ocynowane na użytek pojedynczego połączenia |
Spadek napięcia w dołączonym kablu o długości 1 m | 60 mV na amper przy temperaturze +25°C w przypadku jednostek o prądzie wyjściowym poniżej 18 A 10 mV na amper przy temperaturze +25°C w przypadku jednostek o prądzie wyjściowym od 18 A wzwyż |
Wskaźnik wyjścia | zielona DIODA obok dławika kablowego |
Metoda montażu | zacisk montażowy Click’n’Fit, mocowany osobno do trzech otworów (zob. s. 24) |
Zabezpieczenie do strefy bezpieczeństwa: nadprądowe cieplne przejściowe awaryjne |
ograniczenie realizowane przez obwód pomiaru prądu ograniczenie realizowane przez obwód pomiaru temperatury filtry oraz dobór wysoce odpornych podzespołów wbudowane bezpieczniki na wejściu i wyjściu |
Dopuszczenia | 2004/108/WE – ogólna dyrektywa ws. kompatybilności elektromagnetycznej (EMC) 2009/19/WE – dyrektywa ws. kompatybilności elektromagnetycznej pojazdów – i powiązane rozporządzenie 10 93/68/EWG – dyrektywaws. oznakowania CE |
Oznaczenia | CEi E |
