Wygodny sposób obsługi masowo produkowanego sprzętu na prąd stały 12V z mobilnych systemów elektrycznych 24V.
dalejUrządzenia te oferują wygodę obsługi masowo produkowanego sprzętu na prąd stały o napięciu 12 V – takiego jak radiotelefony, telefony komórkowe, samochodowe systemy rozrywki, profesjonalne rozwiązania komunikacyjne, telematyka, chłodziarki czy telewizory – zasilanego mobilnymi stałoprądowymi układami 24 V, jakie występują w jednostkach pływających i pojazdach z silnikami wysokoprężnymi.

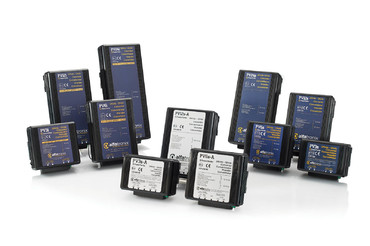

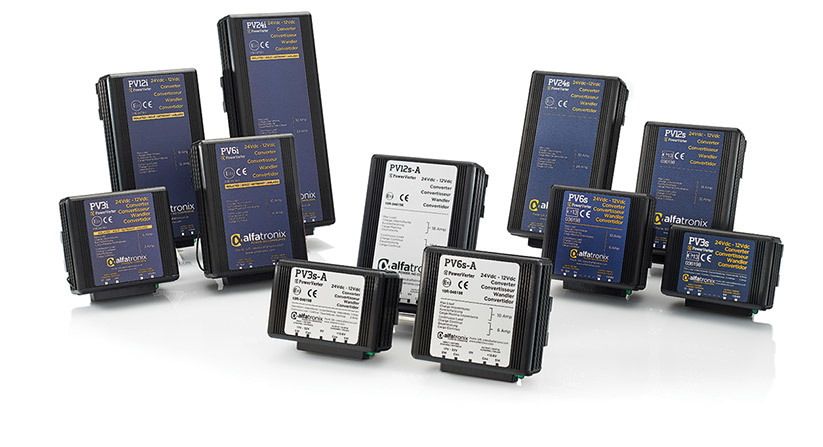

Linia ta obejmuje 14 produktów o prądzie wyjściowym z zakresu od 3 A do 50 A, w konfiguracjach zarówno izolowanych, jak i zwieranych do masy wspólnej. Wszystkie zostały zoptymalizowane pod kątem wdrażania rozwiązań 24 VDC–12 VDC na dużą skalę w pojazdach do przewozu towarów ciężkich, autokarach, autobusach, maszynach leśnych i rolniczych oraz w jednostkach pływających o przeznaczeniu komercyjnym i rekreacyjnym.
Urządzenia te cechują się stopniem ochrony IP53: są pozbawione otworów wentylacyjnych, przez które do wnętrza obudowy mogłyby się przedostawać obce obiekty, pył lub kropelki wody, a także narażonych na ingerencję zewnętrznych czynników. Stopienie bezpiecznika ma miejsce tylko w następstwie usterki – dlatego nie musi być on dostępny.
Na potrzeby zastosowań specjalistycznych konfiguracje wielu produktów PowerVerter i serii DD mogą być modyfikowane pod względem napięcia wyjściowego lub innych parametrów. Zapraszamy do przedyskutowania szczególnych wymagań w rozmowie telefonicznej z naszym zespołem ds. sprzedaży.
Pobierany prąd jałowy (spoczynkowy) wynosi w każdej z jednostek poniżej 15 mA, co stanowi z dużym prawdopodobieństwem mniej niż połowę prądu samowyładowania akumulatora pojazdu. W większości przypadków można taki pobór zlekceważyć, a tym samym przyspieszyć montaż poprzez pominięcie w instalacji zdalnego przełącznika.
Wszystkie produkty mocuje się w zacisku montażowym Click’n’Fit, przytwierdzanym w trzech punktach i umożliwiającym umieszczenie urządzenia nawet na nierównej powierzchni. Zacisk można łatwo przymocować w trudno dostępnym miejscu, by następnie po prostu zatrzasnąć w nim jednostkę.
Dostępny jest również zestaw do montażu na szynie DIN.
Zielona dioda sygnalizuje czynność wyjścia przetwornicy. Przekłada się to na przekonanie montera o rzetelności wykonanej pracy oraz usprawnia wykrywanie usterek
Numer części | Prąd wyjściowy przy pracy ciągłej/przerywanej | Napięcie znamionowe | Wymiary | Masa |
---|---|---|---|---|
PV3s | 3 A/6 A (nieizolowana) | wejście 24 VDC, wyjście 12 VDC | 67 × 87 × 50 mm | 200 g |
PV6s | 6 A/10 A (nieizolowana) | wejście 24 VDC, wyjście 12 VDC | 89 × 87 × 50 mm | 250 g |
PV12s | 12 A/18 A (nieizolowana) | wejście 24 VDC, wyjście 12 VDC | 127 × 87 × 50 mm | 405 g |
PV18s | 18 A/22 A (nieizolowana) | wejście 24 VDC, wyjście 12 VDC | 167 × 87 × 50 mm | 605 g |
PV24s | 24 A/30 A (nieizolowana) | wejście 24 VDC, wyjście 12 VDC | 167 × 87 × 50 mm | 620 g |

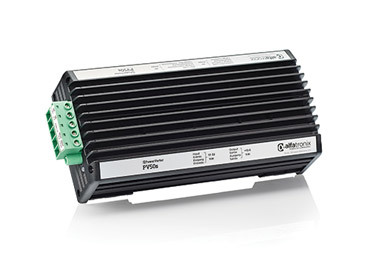

*PV50s | 50 A/60 A (nieizolowana) | wejście 24 VDC, wyjście 12 VDC | 283 × 125 × 74 mm | 1775 g |
PV3i | 3 A/6 A (izolowana) | wejście 24 VDC, wyjście 12 VDC | 89 × 87 × 50 mm | 280 g |
PV6i | 6 A/10 A (izolowana) | wejście 24 VDC, wyjście 12 VDC | 127 × 87 × 50 mm | 505 g |
PV12i | 12 A/18 A (izolowana) | wejście 24 VDC, wyjście 12 VDC | 167 × 87 × 50 mm | 590 g |
PV18i | 18 A/22 A (izolowana) | wejście 24 VDC, wyjście 12 VDC | 217 × 87 × 50 mm | 775 g |
PV24i | 24 A (izolowana) | wejście 24 VDC, wyjście 12 VDC | 217 × 87 × 50 mm | 785 g |
PV3s-A | 3 A/6 A (nieizolowana) | 24 VDC–12 VDC, podwójne wyjście | 67 × 87 × 50 mm | 200 g |
PV6s-A | 6 A/10 A (nieizolowana) | 24 VDC–12 VDC, podwójne wyjście | 89 × 87 × 50 mm | 250 g |
PV12s-A | 12 A/18 A (nieizolowana) | 24 VDC–12 VDC, podwójne wyjście | 123 × 87 × 50 mm | 425 g |
Na szczególne życzenie dostępne są także inne konfi guracje napięć wejściowego i wyjściowego; szczegółowych informacji na ten temat udzieli nasz zespół ds. sprzedaży. |
Zakres napięcia wejściowego | od 17 do 32 VDC |
Napięcie wyjściowe | 13,6 VDC +15%/–20% przy skrajnych temperaturach, obciążeniach, tolerancjach wejściowych itp. |
Moc wyjściowa przy pracy przerywanej | zgodna ze wskazaniem – maksymalnie przez 2 minuty, po których nastąpić musi 8 minut spoczynku |
Napięciowe zabezpieczenie przejściowe | zgodne z wymaganiami międzynarodowej normy ISO 7637-2 dla pojazdów użytkowych wykorzystujących napięcie 24 VDC |
Zabezpieczenie przed wyładowaniami elektrostatycznymi | zgodne z wymaganiami norm ISO 10605 i ISO 14982, > 8 kV na styku, wyładowanie 15 kV |
Zakłócenia na wyjściu | < 50 mV między szczytami przy obciążeniu ciągłym, zgodne z wymaganiami normy CISPR 25 |
Prąd jałowy (spoczynkowy) | < 15 mA |
Sprawność przetwarzania energii elektrycznej | typowo 90% w przypadku jednostek nieizolowanych i 85% w przypadku jednostek izolowanych (*95%) |
Izolacja | > 400 Vrms pomiędzy wejściem, wyjściem i obudową (tylko w przypadku produktów izolowanych) |
Średni czas międzyawaryjny (MTBF) | > 162 lata (HRD4) |
Temperatura pracy | parametry zgodne z niniejszą tabelą w zakresie od –25°C do +30°C w zakresie od +30°C do +80°C liniowe obniżenie wartości znamionowych aż do 0 A |
Temperatura przechowywania | od –25°C do +100°C |
Dopuszczalna wilgotność w trakcie pracy | maksymalnie 95% bez kondensacji |
Obudowa | wykonana z anodyzowanego aluminium i poliwęglanu z włóknem szklanym, o odporności na wnikanie pyłu i wody oraz uderzenia zgodnej z IP533 |
Złącza | cztery wtykowe złącza nożowe 6,3 mm *(5-kierunkowe złącze Phoenix z przyłączem sygnału włączenia/wyłączenia i dopasowaną połówką) |
Wskaźnik wyjścia | zielona dioda obok przyłączy wyjściowych |
Metoda montażu | zacisk montażowy Click’n’Fit, mocowany osobno do trzech otworów (zob. s. 24), albo *przegub mocowany do czterech otworów |
Zabezpieczenie do strefy bezpieczeństwa: nadprądowe cieplne przejściowe awaryjne |
ograniczenie realizowane przez obwód pomiaru prądu ograniczenie realizowane przez obwód pomiaru temperatury filtry oraz dobór wysoce odpornych podzespołów wbudowane bezpieczniki na wejściu i wyjściu |
Dopuszczenia | 2004/108/WE – ogólna dyrektywa ws. kompatybilności elektromagnetycznej (EMC) 2009/19/WE – dyrektywa ws. kompatybilności elektromagnetycznej pojazdów – i powiązane rozporządzenie 10 93/68/EWG – dyrektywa ws. oznakowania CE |
Spełnione wymagania | rozporządzenie 10, EN 50498, ISO 7637-2, ISO 11452-1, ISO 14892, EN 12895, ISO TR10605, EN 60945, EN 55022, FCC 15B |
Oznaczenia | CE i E |
